Аппаратура РН АПУ ГНСС РАДИУС-800
- Описание
- Характеристики
- Документация
Радионавигационные антенно-приемные устройства (помехоустойчивые)
Аппаратура РН АПУ ГНСС семейства Радиус предназначена для приема сигналов глобальной навигационной спутниковой системы (ГНСС) в условиях сложной электромагнитной обстановки при воздействии помех разного вида и характера. Аппаратура используется в качестве антенны и/или приемника ГНСС в разных областях, связанных с позиционированием, навигацией и частотно-временной синхронизацией. При помощи аппаратуры потребитель получает навигационные данные для их использования по назначению, а также для подстройки и/или формирования опорных частотновременных сигналов синхронизации. Аппаратура может устанавливаться как стационарно, так и в составе наземных, водных, транспортных и других видов подвижных средств.
Основные преимущества:
- Прием всех сигналов ГНСС: ГЛОНАСС/GPS/BEIDOU/GALILEO
- Два типа антенн/ВЧ выхода в одном корпусе («антенна в антенне»)
- Передача данных NMEA 0183 и синхроимпульса 1PPS
- Работа в помехоустойчивом режиме антенны и приемника
- Простое подключение (без настроек) к нескольким потребителям
- Защита против подавления (anti-jamming) и подмены (anti-spoofing)
- (опция) радионавигационных сигналов ГНСС
- Отдельный разъем электропитания, винт заземления
- Световая индикации режимов работы (опция)
- Ударопрочный, сейсмо-виброустойчивый, пылевлагонипроницаемый корпус (IP67), надежное крепление
- Опции: 16 элементов, диапазоны L1, L2, L5
- Подтверждение помехоустойчивых показателей независимыми испытаниями в ФГБУ «ГНМЦ» Минобороны России
Характеристики
| ОСНОВНЫЕ ПАРАМЕТРЫ | ||
|---|---|---|
| Количество всех элементов | 8 (7+1) | |
| Количество элементов помехоустойчивой системы | 7 | |
| Количество одновременно подавляемых помех | 6 | |
| Помехоустойчивость при 1 / 3 / 6 помехах | > 105 дБ / > 95 дБ / > 85 дБ | |
| ПРИЕМ СИГНАЛОВ ГНСС | ||
| Прием радиосигналов ГНСС | ГЛОНАСС, BEIDOU, GALILEO, GPS | |
| Диапазоны частот принимаемых радиосигналов ГНСС | L1, B1, E1, L1; 1560 – 1610 МГц | |
| Помехоустойчивость в диапазонах ГНСС | L1, B1, E1, L1; 1560 – 1610 МГц | |
| Диапазон частот дополнительного элемента | ГЛОНАСС L1, BEIDOU B1,B2, GALILEO E1,E5, GPS L1,L2,L3 | |
| Приемник ГНСС (1400 каналов) | ГЛОНАСС L1,L3, BEIDOU B1,B2, GALILEO E1,E5, GPS L1,L2,L3 | |
| Помехоустойчивость к возможным типам помех | широкополосные, имитационные, комбинированные и др. | |
| ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ | ||
| Дополнительные помехоустойчивые диапазоны | L2, L5, B2, E5; 1165 – 1278 МГц (опция) | |
| Защита от подмены сигнала ГНСС | Блок защиты anti-spoofing (опция) | |
| ПЕРЕДАЧА ДАННЫХ И СИГНАЛОВ | ||
| Передача данных | NMEA 0183, RS422 | |
| Импульсный синхросигнал | 1PPS, RS422 | |
| АНТЕННЫЕ ХАРАКТЕРИСТИКИ | ||
| Поляризация | правая круговая | |
| КСВН | ≤ 1.8 | |
| Уровень шума | ≤ 2 дБ | |
| Мощность (peak gain) | 3 дБи | |
| Подавление помех | > 40 дБ | |
| Усиление МШУ (LNA) | 38 ± 2 дБ | |
| ЭЛЕКТРИЧЕСКИЕ И ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||

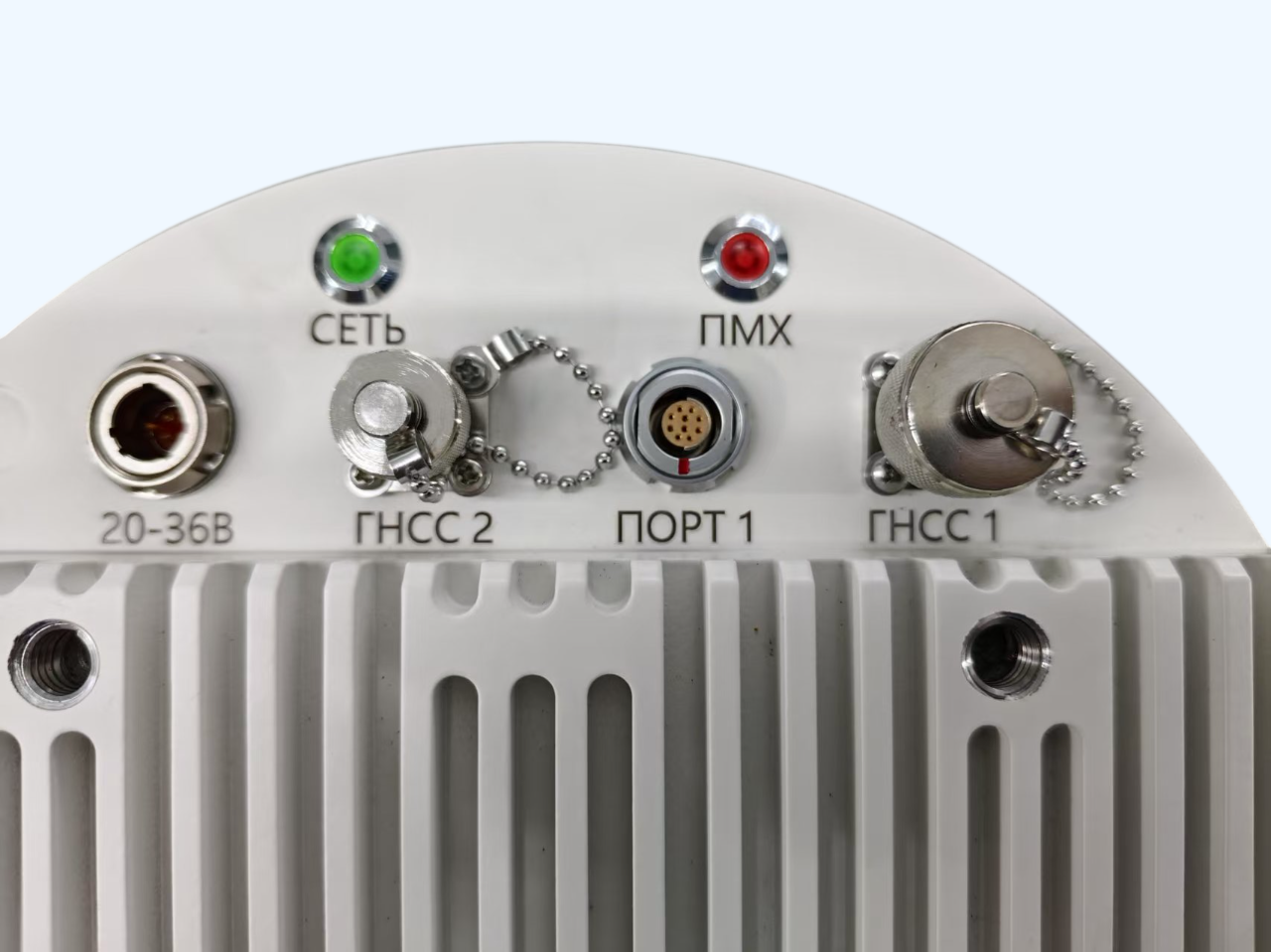

| Разъёмы для ВЧ кабеля | N, TNC | |
| Сопротивление | 50 Ом | |
| Разъём передачи данных | 10 контактов, IP68 | |
| Разъём электропитания | 3 контакта, IP68 | |
| Напряжение электропитания | 20 В - 36 В | |
| Мощность | ≤ 50 Вт | |
| Размеры (диаметр/высота) | 230 мм × 125 мм | |
| Масса (без крепежа) | 3,5 кг | |
| Цвет | Белый (серый), зеленый | |
| УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ | ||
| Температура эксплуатации | -45°C…+75°C | |
| Температура хранения | -50°C…+80°C | |
| Общая степень защиты | IP 67 | |
| Климатическое исполнение | У1 | |
| Устойчивость к ударению | 50G (490м/с²) | |
| Виброустойчивость | 9.8G rms, 24-2000Гц | |
| Защита от перенапряжения | 3кА, 8/20мкс | |
| Корпус | Обтекаемый ударопрочный корпус анти снег/лед/дождь/вода | |
| Защита от морской воды | Защита от морской воды, соли антикоррозийный материал | |
Документация к Радиус-800
Комплектуют с этим товаром

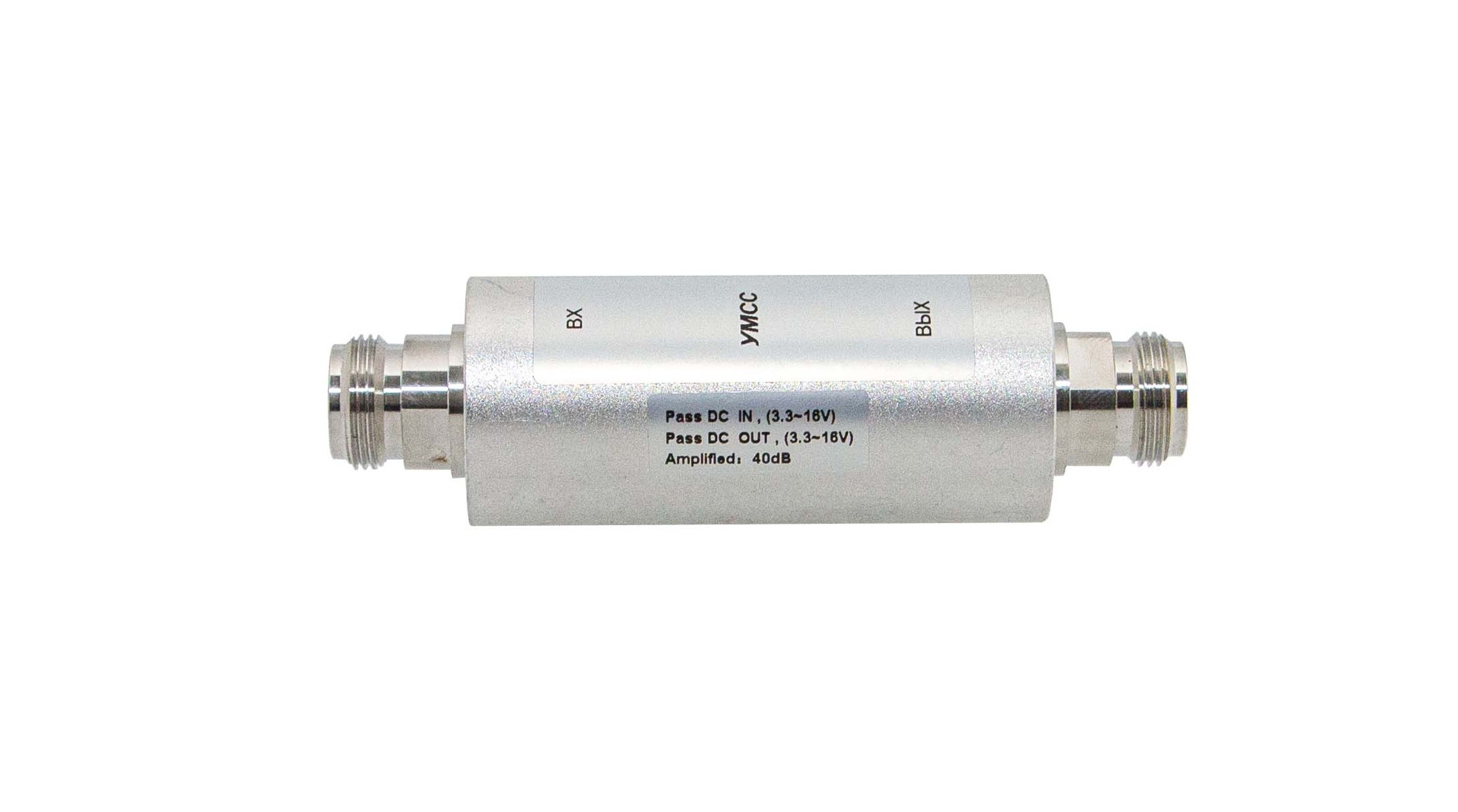

Антенный усилитель УМСС
